1. 項目背景

爲(wéi / wèi)加強高速公路隧道行駛車輛管理，實現隧道車流量自動統計、客貨車行駛安全管控，提高高速公路隧道安全性，我公司特研發了(le／liǎo)“智慧隧道行車分析”系統，旨在應用信息科技對高速公路隧道内的車輛進行實時、有效地(dì / de)智能化監管，提高隧道運營安全性。

2. 系統目标

系統總體目标是構建一(yī / yì ／yí)套“功能完善、信息共享、分析智能、易用高效、安全可靠、标準規範”的智能化信息分析系統，實現對隧道交通行車的安全管理。

主要(yào / yāo)目标是擺脫人工管理、缺乏智能管理現狀，提供信息化應用，從而讓管理自動化、快捷化、智能化。

綜上所述，系統所實現目标概括如下：

1）爲(wéi / wèi)輔助決策提供可靠的支持平台；

2）爲(wéi / wèi)隧道交通安全建設提供信息化支撐；

3）借助成熟管理經驗，推動智能信息化快速起步。

3. 系統簡介

1. 拓撲結構

智慧隧道行車分析系統集成了(le／liǎo)現場抓拍攝像頭、LED實時隧道車輛數據、隧道行車分析應用以及移動互聯網應用，LED顯示屏實時隧道車輛數據、隧道行車分析應用以及移動互聯網應用使用同一(yī / yì ／yí)數據庫，以保證數據的完整性，其中現場抓拍攝像頭提供車輛基礎數據信息，由攝像頭接口傳輸至隧道行車分析應用，LED顯示屏實時隧道車輛數據以及移動互聯網應用訪問數據庫數據。

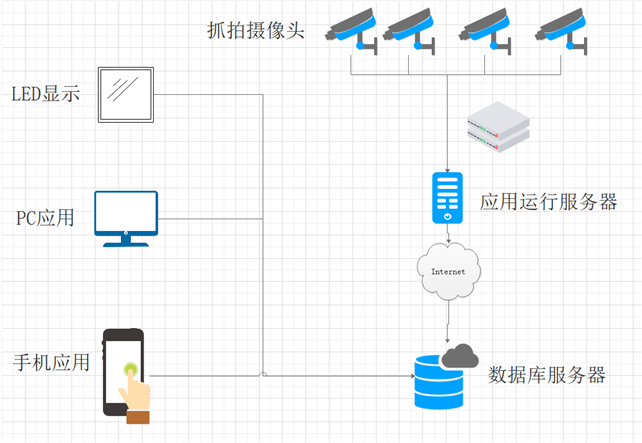

圖1.1 網絡結構拓撲圖

2. 系統結構

智慧隧道行車系統主要(yào / yāo)由現場抓拍攝像頭、LED顯示屏實時隧道車輛數據、隧道行車分析應用以及移動互聯網應用四大部分組成。

其中，現場抓拍攝像頭使用智能抓拍攝像頭具有車輛特征檢測功能，該功能提供車牌識别、車型識别、車身顔色識别（有環境光要(yào / yāo)求）、車輛品牌及子品牌等特征檢測。提供8種車型識别：大客車、小客車、大貨車、小貨車、面包車、皮卡、小轎車及SUV。可以實現隧道内車輛的車型識别。

設備具體參數如下

幀率 25fps

碼流 32 Kbps~16 Mbps

接口協議 ISAPI ,GB28181，海康SDK

接口 3個RS-485接口,1個RS-232接口；2個RJ45 10M/100M/1000M自适應以太網口

電壓 100VAC～240VAC；頻率：48Hz～52Hz

功耗 20W MAX

工作環境溫度 -30℃～+60℃

工作環境濕度 5%~95%@40℃，無凝結

LED顯示屏實時隧道車輛數據主要(yào / yāo)由隧道進出口顯示使用，行車人員以及隧道交通管理人員可以通過顯示屏數據實時獲取隧道内車輛流量情況。

智慧隧道行車分析應用主要(yào / yāo)由數據庫服務器，抓拍攝像頭接口，分析數據接口三部分組成，使用對象爲(wéi / wèi)系統管理人員。該應用獲取抓拍攝像頭接口數據，并對其傳輸數據進行智能分析，持久化存儲到數據庫服務器，處理過後的數據可由分析數據接口提供給移動互聯網應用，也可以分發到LED實時隧道車輛數據中。

移動互聯網隧道行車分析應用是基于智慧隧道行車分析應用提供給隧道管理人員的手機應用，獲取隧道車輛實時數據以及告警信息，針對性地(dì / de)對隧道交通進行管理。

3. 系統優勢

•              技術架構優勢

.NET開發平台、組件化技術、數據庫無關性、三層架構多層部署。

•              友好的操作界面優勢

考慮的用戶的良好體驗，系統采用通用操作風格，确保操作的友好簡單。

•              對内對外集成優勢

采用系統集成平台，支持與内部現有以及未來擴展系統的接口，支持與外部系統的接口。

•              獨創行業标準與技術應用

獨創無限條件數據檢索與導出引擎。

•              全面兼容，快速融接

架構科學，支持不同公司、不同架構産品的全面兼容。實現現有非我們産品的快速融接、擴展、集成。

4. 功能簡介

1. 車流量監管

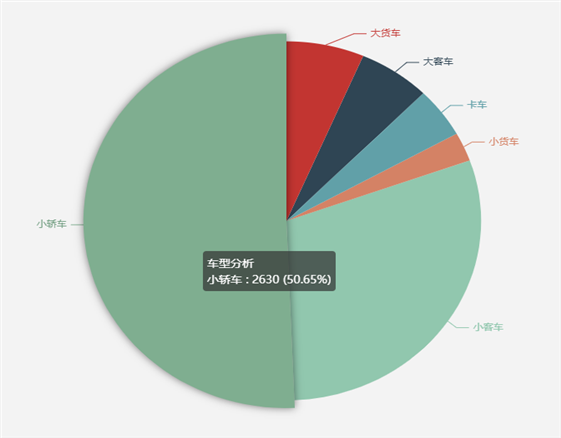

系統實時統計進出隧道車流量，并根據車型大小分爲(wéi / wèi)小車、客車、貨車、危化品車輛等類型，根據統計各類型車輛數量，自動生成日趨勢圖、時柱狀圖等數據分析報表。如隧道出現擁堵情況，系統會根據擁堵流量自動判斷，爲(wéi / wèi)相關人員添加工單，并告警給管理人員,告知其車流量擁堵情況、發生時間，以便及時處理。

2. 滞留車輛監管

系統自動監管隧道内滞留車輛，如系統監控到車輛停留時間超過最低時速所需時間後，系統自動将情況，及時告警給相應管理人員，如超過所需時間的1.5倍，則系統将發送短信給相應管理人員，如超過所需時間的2倍，系統将群發所有人員，并自動生成工單派發給緊急處理人。該情況會根據流量自動區分是車輛擁堵還是車輛滞留。

3. 限時通行監管

因高速公路限制客車在淩晨2點到6點的行駛，因此系統會在這一(yī / yì ／yí)時間段，自動監控客車在這一(yī / yì ／yí)時間段的行駛，一(yī / yì ／yí)旦發現有客車違反規定行駛，系統将會自動拍照保存其違法記錄，并将該記錄以工單形式，發送給相關管理人員提示警告。

4. 常見客貨車台賬

系統對經常進出隧道的客貨車進行自動記錄，統計月内出現次數超過4次的客貨車輛，記錄每次進出時間，并自動生成數據分析報表，支持在報表上針對相應車輛補充響應信息，包括司機個人信息、車輛詳細信息（核載人數、核載重量、車架号、載貨物等），用以管控隧道内的常見客貨車輛。

5. 危化品車輛行駛記錄

系統通過智能AI學習技術，熟悉了(le／liǎo)解所有危化品車的車型，根據車型自動分析并判斷出危化品車，并将所有危化品車輛進出隧道形成記錄台賬，包括車輛牌照、進出抓拍照片、進出詳細時間等，台賬可以導出excel文件以供使用。

另外，但凡有危化品車輛進入隧道，系統将通過“報警管理”功能，鏈接到邵陽管理處事件報警系統，通過該報警系統将信息告知給相應管理人員。

6. 系統報警台賬

系統根據已設定的規則（含危化品車輛進入、客車限時時間範圍内行駛、發現滞留車輛或車輛擁堵情況），一(yī / yì ／yí)旦發現觸發規則事件，立即通過邵陽管理處“事件報警系統”，并在本系統形成報警發送台賬，記錄發送時間、記錄發生時間、發生内容、記錄發送人等信息，該台賬可以導出excel文件。

7. 工單管理

系統根據日常監控情況，可以分爲(wéi / wèi)日常巡檢工單、擁堵車輛工單、緊急事故工單、車輛超時工單、日常告警工單，對以上工單系統會自動評級、自動分配、自動告警給相關人員，工單處理結束後上級可以根據結果進行打分，對于超時處理的系統自動将情況告知上級領導，并敦促盡快完成。

8. 統計分析

由抓拍攝像頭獲取到的車輛信息，包括車型、車速、車牌号碼、車輛進入隧道時間、車輛駛出隧道時間、工單完成情況、車輛行駛狀況，以及經過隧道行車分析應用得到的隧道内行駛時間，都會通過持久化保存在數據庫服務器中，可以按時間段查詢以上車輛信息以及平均通行時間，提供針對性的便捷的管理辦法。

9. 手機端應用

可讓管理人員通過手機查看到隧道現場的交通狀況、獲取工單信息并及時處理工單、獲取實時告警消息，随時掌握隧道狀況。

5. 實施方案

1. 技術方案

在隧道進出口安裝抓拍攝像頭，可對進出車輛進行抓拍，并提取進出隧道車輛的信息。

抓拍攝像頭可獲取進出車輛的車牌号信息，在車輛進入隧道時，記錄進入車輛的車牌号信息根據接口開發并存入數據庫，由此可以獲取一(yī / yì ／yí)條已進入隧道的車輛信息，在駛出隧道時抓拍攝像頭再次記錄下車輛信息，由車牌号信息進行對比，可以獲取到對應的駛出車輛信息，由此可實現動态隧道内實時車流量統計功能。

海康威視iDS-TCE900-B抓拍攝像頭具有車輛特征檢測功能，該功能提供車牌識别、車型識别、車身顔色識别（有環境光要(yào / yāo)求）、車輛品牌及子品牌等特征檢測。提供8種車型識别：大客車、小客車、大貨車、小貨車、面包車、皮卡、小轎車及SUV。可以實現隧道内車輛的車型識别。

以設定的時間參數爲(wéi / wèi)準，若駛入的車輛在規定的時間參數内沒有駛出隧道，可以判定系統報警，并發送至相關處理人。

2. 安裝方案

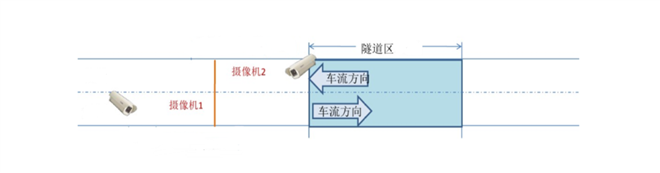

圖1.3 抓拍攝像頭位置

1. 攝像頭1與攝像頭2分别記錄駛入及駛出隧道車輛，在隧道區另一(yī / yì ／yí)側同樣安裝2個攝像頭記錄駛入及駛出車輛。

2. 攝像頭通過網線将抓拍數據通過接口傳入進行數據的備份存儲以及分析。

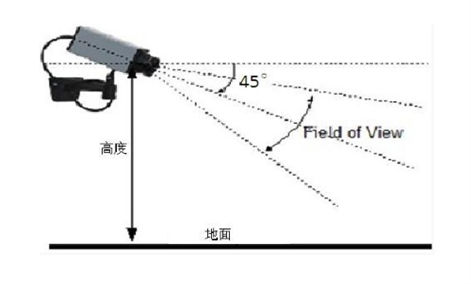

3. 攝像頭視角中線與水平角度爲(wéi / wèi)45度，高5米

圖1.4 攝像頭安裝示意

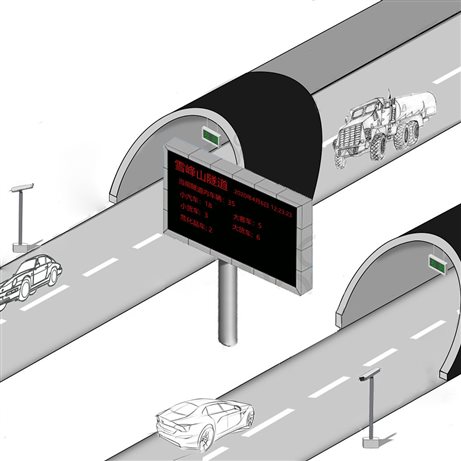

4. 安裝效果圖

6. 效益分析

1. 便于隧道管理人員精确實時掌控隧道内交通情況，有針對性地(dì / de)對隧道進行管理。

2. 以先進的信息技術爲(wéi / wèi)支撐，根據車輛統計數據調整隧道未來管理策略，有助于減少人力、物力、财力支出及隧道道路維護成本，提高管理效率。

3. LED屏可提醒來往車輛隧道内行車狀況，提高駕駛員安全意識，從而減少隧道交通安全事故的發生，車輛在隧道内進行過久滞留都會有警示提醒，降低追尾事故發生概率。

7. 軟硬件清單

根據系統自身使用環境與要(yào / yāo)求，其軟硬件配置清單如下表：
